[일러] 원하는 모양 빨리 그리기. 패스파인더와 도형구성도구
- 일러인디뽀샵
- 2020. 6. 8.
일러스트레이터의 가장 큰 장점은 종이에 그림을 그리듯이 컴퓨터를 이용해서 원하는 그림을 빠르게 그리는 점입니다. 도형이나 글자를 이용해서 원하는 형태를 그릴 때는 어떤 도구(툴)를 사용하느냐에 따라서 작업 속도가 크게 차이나는 경우가 많습니다.
여러 가지 툴 중에 익혀놓으면 가장 효율이 좋은 툴은 패스파인더와 도형 구성 도구라고 할 수 있는데요. 이 두 가지 툴은 2개 이상의 오브젝트를 합치거나 자르는 용도로 사용됩니다. 비슷한 특성을 가진 만큼 둘 중 자신의 성향에 맞는 툴을 선택하시면 됩니다. 오늘은 이 두 가지 툴의 특성을 간단하게 정리해보겠습니다.
※ 일러스트레이터2020버전 기준입니다.
패스파인더
Pathfinder
패스파인더(Shift+Ctrl+F9)패널은 모양 모드 4가지, 패스파인더 6가지로 구성됩니다. 모두가 2개 이상의 오브젝트를 합치거나 겹친 부분을 자를 수 있으며, 레이어 상에서 가장 위에 있는 오브젝트를 기준으로 적용됩니다.
모양 모드(Shape Modes)
1. 합치기
선택한 오브젝트를 하나로 합칩니다. ▼
2. 압면 오브젝트 제외
가장 아래에 위치한 오브젝트를 기준으로 겹쳐진 부분과 위의 오브젝트는 삭제됩니다. ▼
3. 교차 영역
선택한 모든 오브젝트 중 공통으로 겹쳐진 부분만 남깁니다. ▼
4. 교차 영역 제외
선택된 오브젝트에서 겹쳐진 부분을 삭제합니다. 2번, 4번과 같이 짝수번 겹쳐진 부분만 삭제되는 오류가 있는 것으로 보입니다. ▼
패스파인더(Pathfinder)

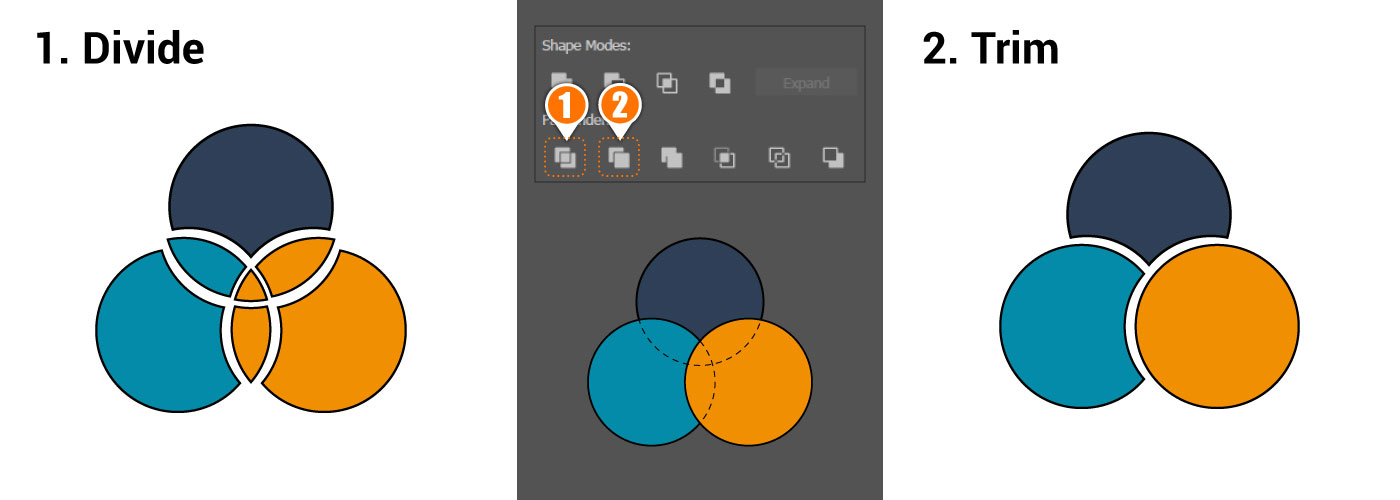

1. 나누기
선택된 오브젝트의 겹쳐진 부분이 모두 분할됩니다. 가장 많이 사용되는 기능 중 하나입니다. ▼
2. 동색 오브젝트 분리
선택된 모든 오브젝트의 레이어 위치 순서대로 잘라주는 기능입니다. 한마디로 눈에 보이는 데로 분할합니다. 한글 버전의 기능명이 잘못된 것으로 보입니다. ▼
3. 병합
가장 아래에 위치한 오브젝트가 가장 위에 위치한 오브젝트와 같은 색상(같은 성질)의 도형일때 같은 색의 겹쳐진 오브젝트를 하나로 합치는 기능입니다. 나머지 오브젝트는 눈에 보이는 형태로 분리됩니다. ▼
4. 자르기
가장 위 오브젝트를 기준으로 그 오브젝트와 겹쳐진 부분만 남깁니다. 남겨진 오브젝트는 위치한 순서대로 자동 분할됩니다. ▼
5. 윤곽선
겹쳐진 모든 선들을 잘라서 독립된 패스로 만들어 주는 기능입니다. 칠은 자동으로 사라지고 선두께 0pt의 패스로 전환됩니다. ▼
6. 이면 오브젝트 제외
모양 모드의 '2. 압면 오브젝트 제외' 기능의 반대 기능입니다. 가장 윗면을 기준으로 겹쳐진 부분과 아래 위치한 오브젝트는 모두 삭제됩니다. ▼
도형 구성 도구
Shape Builder Tool
도형 구성 도구(Shift+M)은 패스파인더와 같거나 유사한 기능을 가지고 있습니다. 가장 많이 사용하게 되는 툴 중 하나로 높은 효율성을 자랑합니다. 복잡한 형태를 단지 마우스 드래그만으로 빠르게 그릴 수 있습니다.
① 적용할 오브젝트 선택
② 도형 구성 도구 아이콘 클릭 또는 Shift+M
명령을 실행하면 선택 된 오브젝트가가 빨간색 선으로 변경됩니다.
③ 마우스 클릭+드래그
마우스를 해당 오브젝트 위로 가져가면 적용될 영역이 점선으로 강조됩니다. 마우스 좌 클릭한 상태로 드래그해줍니다. 클릭을 해제한 영역까지 오브젝트가 병합됩니다. Alt키를 누르면 마우스 커서에 -모양이 생깁니다. -상태로 드래그하면 +상태와 반대로 드래그한 영역이 삭제됩니다. ▼
도형 구성 도구는 병합된 부분만 삭제된 상태로 모든 오브젝트의 특성이 유지되는 장점이 있습니다.
지금까지 일러스트레이터의 대표적인 툴인 패스파인더와 도형 구성 도구의 특징을 정리해봤습니다. 두가지 툴은 비슷한 기능을 가지고 있지만 각각의 장단점이 존재합니다.
패스파인더 기능 중에선 모든 부분을 분리해주는 나누기(Divide)와 합치기(Unite) 기능이 자주 사용됩니다. 도형 구성 도구는 가장 많이 사용되는 툴로써 패스파인더의 나누기와 합치기를 제외한 거의 대부분의 수정 작업에 사용됩니다.
디자이너의 화려한 삽화 등에는 사실 특정한 툴이 반복적으로 사용되는 것이 대부분입니다. 패스파인더와 도형 구성 도구만 손에 익혀도 여러분은 지금까지 그리지 못했던 복잡한 형태의 디자인을 간단하게 그릴 수 있습니다. 한 번에 한 붓으로 멋진 형태를 만드는 것은 어렵습니다. 하지만 여러 가지 기본 툴을 창의적으로 사용하면 원하는 그림을 빠르고 쉽게 그리실 수 있을 거라고 생각합니다.
긴 글 봐주셔서 감사합니다.
